全自動芯取機

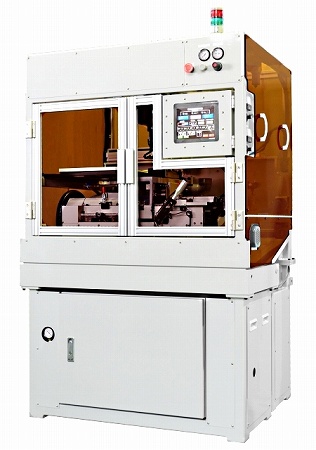

TCH-3W-TL5型

デジカメ、車載、監視カメラ等のレンズや平面ガラスの外周と斜面取り加工を行う横型の自動芯取機です。XYロボットによりワークが搬送され「全自動」運転で加工を行います。ストッカー部を装置上部に配置する事で小スペース化を実現しました。手動機能も搭載しており、自動ローディングでは対応できないワークサイズも加工する事ができます。

>>製品仕様PDFをダウンロード

製品概要

型式 TCH-3W-TL5(丸加工専用)
対象レンズ直径 自動 φ3.0〜φ40/手動 φ3.0〜φ105
砥石径/回転数 φ160/Max.4,800rpm/0.75kw
砥石径方向移動量 ACサーボモーター 100mm(X軸)...加工常用ストローク 20mm
砥石軸方向移動量 ACサーボモーター ストローク 15mm(Y軸)
ワーク軸の回転数 1〜26rpm
高速自動芯出機構 Max.930rpm
オートローダー ローディングタイム:8秒
タッチパネルサイズ 8.4インチ
必要空圧源 0.4MPa以上
必要電源 AC200V φ3 / 3.3KVA
機械巾x奥行きx高さ 1,100(W) x 855(D) x 2,087(H)
