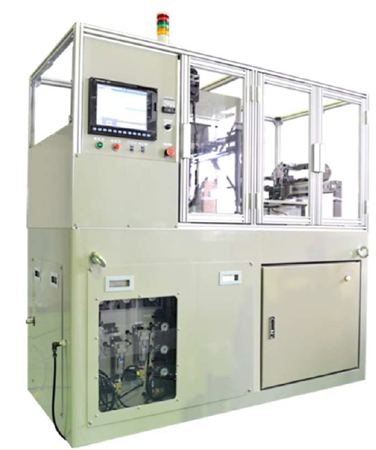

小型平面ガラス外周加工機

BAV-S5型

平面ガラスワークを上下からクランプして加工する機構を採用した小径ワークの加工機です。上下クランプの機構により、加工時の負荷に対してもワーク保持が可能なため、精度を確保した上で、タクトを意識した条件の加工が可能です。ワークはパレット平置きタイプで、NC機のため、サイズ変更や加工条件の自由度が高く、段取り替えもシンプルな為、小ロット多品種の生産から、単一ワークの生産まで対応可能です。YZC軸で構成されている機械です。機械の特徴として機械の加工精度、剛性はもちろんのこと、工場レイアウト性を考慮し、機械サイズも配慮し製作しております。

>>製品仕様PDFをダウンロード

製品概要

型式 BAV-S5
加工可能ワーク寸法 20×20㎜～50×60㎜　ｔ0.5～3.0㎜ （正方形、長方形、角面取り、角R、複合R含む）
砥石径/回転数 φ160/Max.3,000rpm
砥石径方向移動量 65mm(Y軸) 　ACサーボ200ｗ
砥石軸方向移動量 150mm(Z軸)　ACサーボ200ｗブレーキ付き
ワーク軸 テーブル回転ACサーボ500ｗ
高剛性ベアリング保持、回転式ワーク軸、ワークステージ（乗せ台＝サイズごと段取り替え仕様）
砥石軸 インバーター制御付き0.55ｋｗインダクション：ビルトイン
必要空圧源 0.5MPa以上
必要電源 AC200V 3相 50Hz 35A
機械巾x奥行きx高さ 1,700 x 890 x 1,900
特別附属（オプション） 1. 遠心分離機 2. 高圧ポンプ 3. シックナーパック
