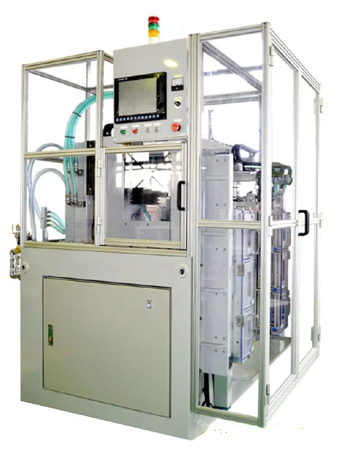

平面ガラス外周加工機

BAV-L3型

平面ガラスの外周加工機で、一般的なモバイルガラスのサイズを加工対象としています。 XYZ軸の3軸構成の機械です。カセット式を採用している為、ガラスセット後の搬送から加工後の収納までを自動で行う、量産を想定した生産性に優れた機械となっています。 特に機械剛性に注力しており、加工精度に加え、サファイア等の硬度の高い素材に対しても加工対応可能となっております。こちらの機械はオプションもあり、仕様以上のワークサイズに対しての仕様変更も可能です。

>>製品仕様PDFをダウンロード

製品概要

型式 BAV-L3
加工可能ワーク寸法 50×100㎜～70×160㎜　ｔ0.5～3.0㎜ （正方形、長方形、角面取り、角R、複合R含む）
砥石径/回転数 φ160/Max.3,500rpm
基本構造 ACサーボモーター+精密ボールねじ+高剛性ボールガイド
（X軸） 砥石移動、ストローク380mm、ACサーボ200w
（Z軸） 砥石移動、ストローク150mm、ACサーボ200Wブレーキ付
（Y軸） テーブル移動、ストローク300mm、ACサーボ200W
砥石軸 インバーター制御付き0.4ｋｗ高周波インダクション：ビルトイン方式
必要空圧源 0.4MPa以上
必要電源 AC200V、3相、4KVA
機械巾x奥行きx高さ 1,200 x 1,460 x 1,900
特別附属（オプション） 1. 遠心分離機 2. 高圧ポンプ 3. シックナーパック
