立式镜片芯取机

TCV-2D型

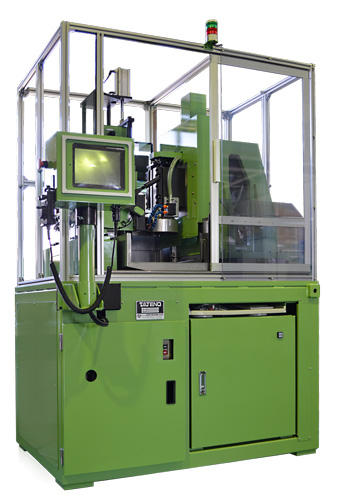

加工从数码相机到超长望远镜用镜片、平面玻璃的外周和斜倒角的立式芯取机。对象产品尺寸最大φ150×最厚40mm，为保持外径加工精度，在砂轮轴的滑动部上装置了高精度的导轨。抛光完后连接双面的曲率中心光轴与装置的旋转轴中心一致（定芯），外周研削至所需形状尺寸。为防止崩边不良发生可同时进行加工倒角。由于搭载了透过式读取装置，即使不容易自动定芯Z值低的镜片及非球面镜片也可以通过看显示器找到高的偏芯精度。

>>下载产品式样PDF

产品概要

型号 TCV-2
加工尺寸 φ40～φ150mm×最厚40mm
砂轮尺寸/旋转数 φ160×厚30mm（45mm）/3700rpm
砂轮径方向移动量 AC伺服马达110mm(X轴)
砂轮轴方向移动量 AC伺服马达175mm(Z轴)
产品轴的旋转数 0.4~16rpm（稳定转数范围0.4~8rpm）
轴杆修正旋转数 8~400rpm（稳定转数范围8~200rpm）
需要气压 0.4MPa以上
需要电源 AC200Vφ3/2KVA
机器长x宽x高 1350×870×2000（mm）
