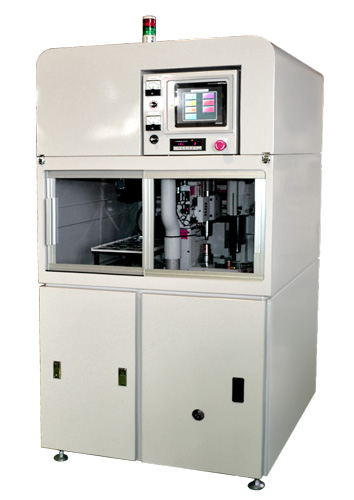

全自动立式芯取机

TCV-4型

加工数码相机、车载、监控器等的镜片、平面玻璃的外周和斜倒角立式自动芯取机。利用XY机械手搬送产品进行全自动运转加工。料盘和装载部紧凑的设置在一起节省了装置的整体空间。

>>下载产品式样PDF

产品概要

型号 TCV-4(圆形加工专用）
对象镜片直径 自动φ15～φ60
砂轮径/旋转数 φ160/2000~4800rpm(变频器）
砂轮径方向移动量 AC伺服马达 MAX.44mm（X轴）…加工常用行程 20mm
砂轮轴方向移动量 AC伺服马达 行程 20mm（Z轴）
产品轴的旋转数 0.1~15.0(0.1刻）rpm
高速自动定芯构造 Max.1500rpm
自动装夹 旋转时间10秒
显示屏尺寸 8.4英寸
需要气压 0.5MPa以上
需要电源 AC200Vφ3/3.3KVA
机器长x宽x高 990(W)×986(D)×1950(H)
