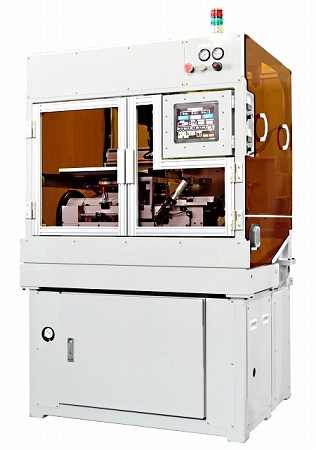

全自动芯取机

TCH-3W-TL5型

加工数码相机、车载、监控器等的镜片和平面玻璃的处周和斜倒角的横式自动芯取机。利用XY机械手搬送产品进行全自动运转加工。料盘的部分设置在机器的上面节省了空间。设置了手动功能，自动运行不能加工的产品尺寸可以手动加工。

>>下载产品式样PDF

产品概要

型号 TCH-3W-TL5(圆形加工专用）
对象镜片直径 自动φ3.0～φ40/ 手动 φ3.0～φ105
砂轮径/旋转数 φ160/Max.4,800rpm/0.75kw
砂轮径方向移动量 AC伺服马达 100mm（X轴）…加工常用行程 20mm
砂轮轴方向移动量 AC伺服马达 行程 15mm（Y轴）
产品轴的旋转数 1~26rpm
高速自动定芯构造 Max.930rpm
自动装夹 旋转时间8秒
显示屏尺寸 8.4英寸
需要气压 0.4MPa以上
需要电源 AC200Vφ3/3.3KVA
机器长x宽x高 1100(W)×855(D)×2087(H)
