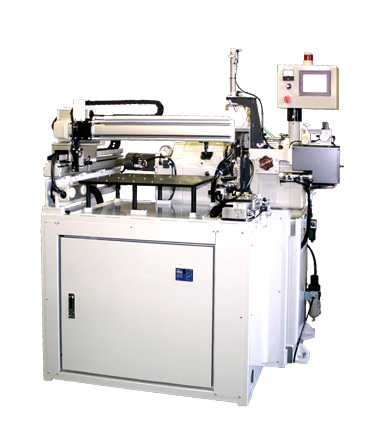

高刚性对应 全自动芯取机

TCH-2KS-TL3型

加工硬材料及高负荷的车载镜片等的横式自动芯取机。对于车载镜片特有形状而产生的缺口不良问题也可解决。加工镜片和平面玻璃的外周和斜倒角。利用XY机械手搬送产品进行全自动运转加工。不只是圆形产品，对于异形形状产品只要通过显示操作盘选择图形、输入数据同样可简单的加工出来。

>>下载产品式样PDF

产品概要

型号 TCH-2KS-TL3
对象镜片直径 φ3.0～φ40
砂轮径/旋转数 φ160/Max.4,800rpm 变频器
砂轮径方向移动量 AC Servo motor 100mm(X轴)…加工常用行程 20mm
砂轮轴方向移动量 AC Servo motor 行程 15mm（Y轴）
产品轴的旋转数 AC Servo motor 0.6~600rpm/1~1,000rpm（选择）定芯…Max.1.200rpm
自动装夹 XY机械手 平放料盘方式
需要气压 0.5MPa
需要电源 AC200Vφ3/4.65KVA
机器长x宽x高さ 1435(W)×1050(D)×1600(H)
