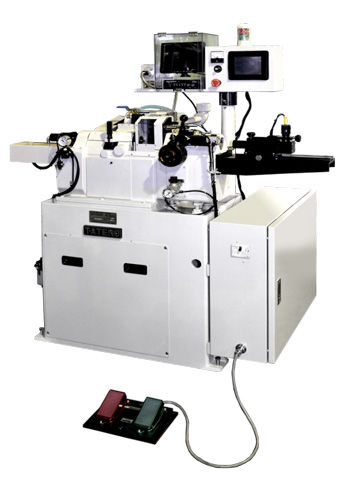

伺服控制带示波器芯取机 TCH-2KS-SC型 | 株式会社舘野机械制作所

产品一览 > 镜片芯取机 > TCH-2KS-SC型

加工数码相机、车载、监控器等的镜片的外周和斜倒角的横式手动芯取机。抛光完后连接双面的曲率中心光轴与装置的旋转轴中心一致（定芯），外周研削至所需形状尺寸。为防止崩边不良发生可同时进行加工倒角。由于搭载了透过式读取装置，即使不容易自动定芯Z值低的镜片也可以通过看显示器找到高的偏芯精度。

型号	TCH-2KS-SC	选项
对象镜片直径	圆形镜片φ3～φ85	φ3～φ100
砂轮径/旋转数	φ160/Max.4800rpm
砂轮径方向移动量	100mm(X轴)…加工常用行程 20mm
砂轮轴方向移动量	15mm（Y轴）
产品轴的旋转数	0.6~600rpm（0.1刻）
需要气压	0.4MPa以上
需要电源	AC200Vφ3/2KVA
机器长x宽x高	1050×700×1600
标准附带	1、倒角自动补正 2、暖机 3、电压检测器
特别附带	1、砂轮轴旋转变频器 2、离心分离机 3、研削油压力检测 4、电池阀 5、（储存容量：300款）6、泵&缸
