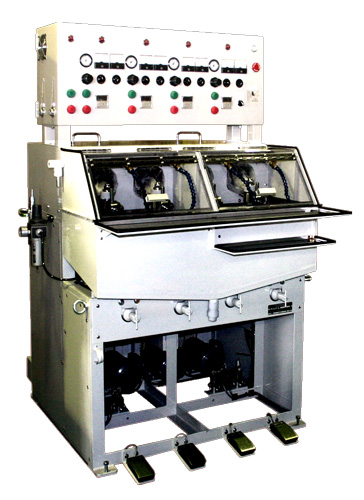

高速镜片抛光机

HBL4-21OS型

本机是为可1片或多片抛光相机镜片等开发的抛光机。使用气加压、用调整器进行微调，根据选择的汽缸可以设置低压、高压。因为更改了式样所以也可以作为丸片机使用。因顶针轨迹是奥斯卡方式，根据椭圆方式的摆动轴摇晃的效果，刚性很高，可以有效地控制振动。

>>下载产品式样PDF

产品概要

型号 HBL4-210S
盘轴数 4轴
4轴间距离 210mm
最大盘径 约φ150
盘轴前端形状 按客户要求（锥度式、套筒式、螺丝方式）
盘轴旋转数 50Hz 1000rpm 传送带替换方式 60Hz时 增加1.2%
顶针旋转数 50Hz 50、70、125rpm 传送带替换方式 60Hz时 增加1.2%
顶针振动幅度 0~70mm
顶针轨迹 圆弧运转
顶针加压 2~14.5kg 2~26.2kg 气加压（1段式）
计时器 按客户要求（30分钟计等）
气切换 脚踏式
马达 盘轴用 0.4kW 4P×4台 3相 200V
顶针用 0.2kW 4P×4台 4P 3相 200V
抛光液泵 100W 200V×1台
机器长x宽x高 935（W）×1000（D）×1600mm（H）
重量 约700kg
